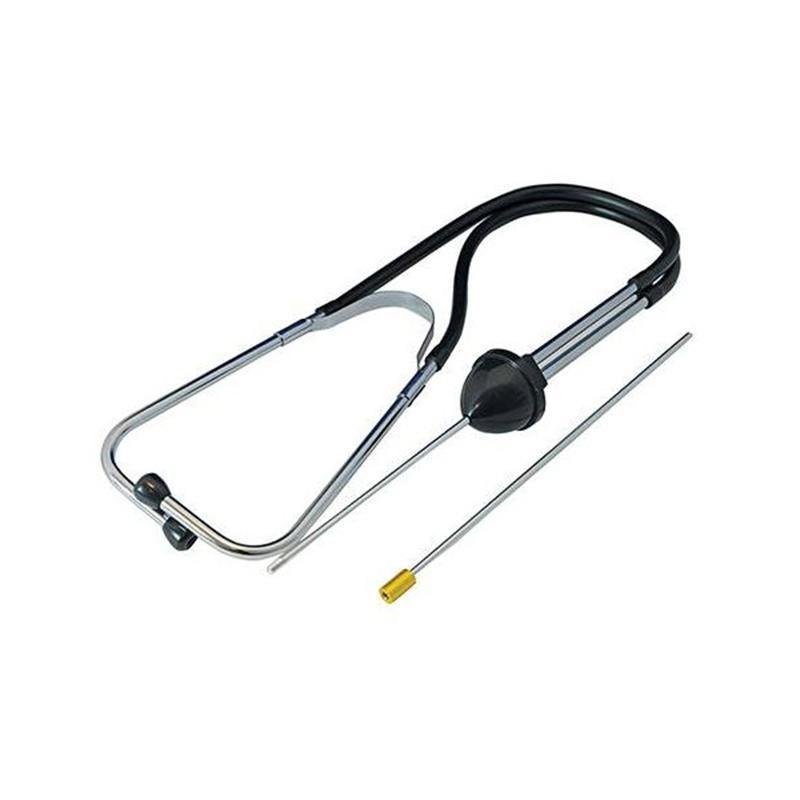

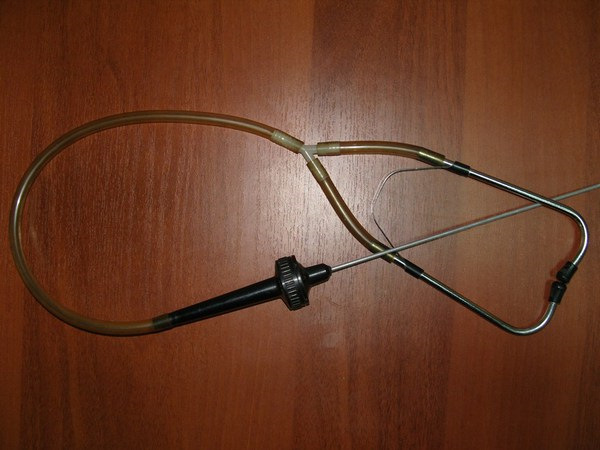

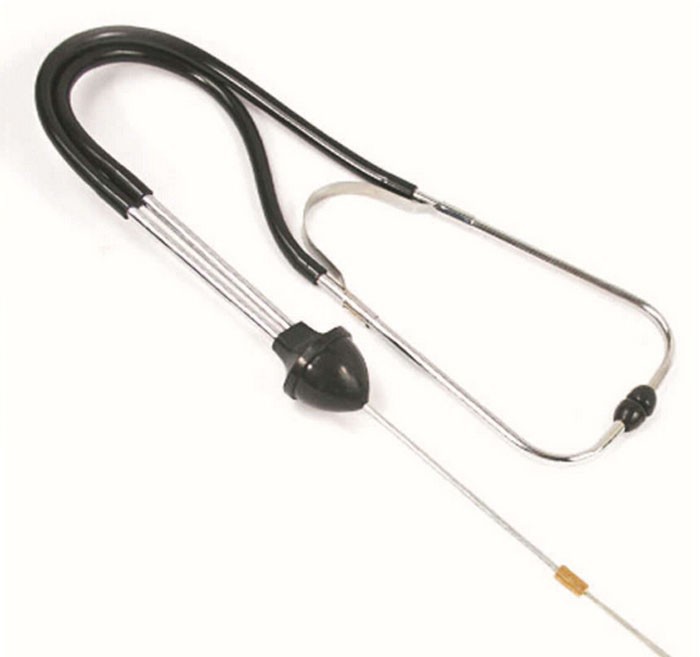

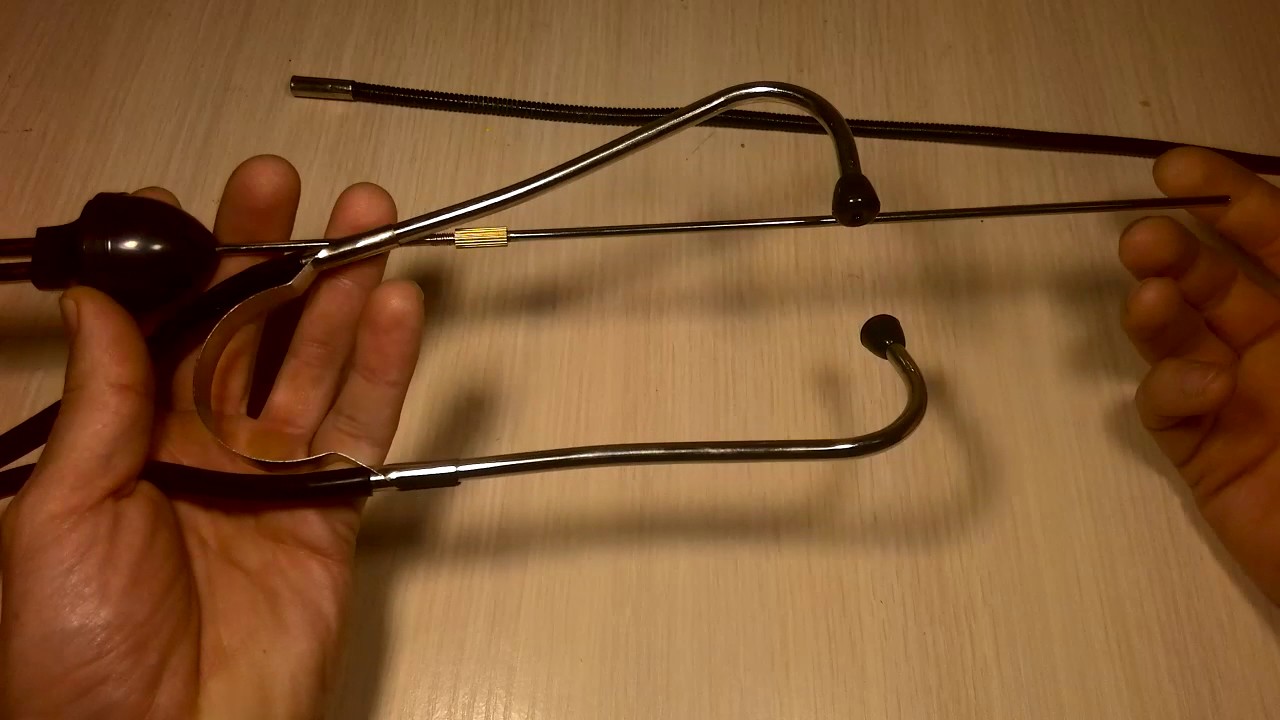

Как сделать самодельный автомобильный стетоскоп

Авто стетоскоп – вещь для водителя нужная. С его помощью можно прослушать работу силовых агрегатов автомобиля и по звуку найти вероятные проблемы. Стетоскоп отлично передаёт все аспекты звука даже в недоступных местах, куда ухом не подлезешь. Стоят авто стетоскопы недёшево, ну и продаются не всюду. Потому разглядим, как сделать самодельный авто стетоскоп. Может быть, по чертам он будет уступать покупному, но его довольно для диагностики большинства дефектов.

Механический авто стетоскоп

Для его производства не пригодится находить особых деталек и паять электронные схемы. Он предназначен для прослушивания что и где стучит в движке, также для прослушивания подшипников на предмет износа либо отсутствия смазки.

Простой стетоскоп делается из отрезанного горлышка обыкновенной пластмассовой бутылки. Чем обширнее сливное отверстие бутылки и её пластмассовая пробка, тем она больше выудит звуковых вибраций. Итак, отрезаем горлышко бутылки аккурат после окончания резьбы (до расширения горлышка). Рваный край нужно кропотливо, как можно ровнее обработать. Потому что к нему предстоит наклеить узкую пластиковую деталь, и зазоров меж горлышком и пластиком быть не должно.

Пластик будет нужно совершенно тонкий и довольно узкий. В таковой обычно запаивают продукты и продукты. В центре обрезанного кусочка пластика (обрезаем в виде круга по поперечнику горлышка бутылки) проделываем отверстие и вставляем длиннющий узкий болт поперечником 3-4 мм. Шляпка болта должна размещаться с внутренней стороны пробки. А наружу должен выступать длиннющий конец болта, который фиксируется гайкой с шайбой. Зажимая гайку – не переусердствуйте, чтоб не продавить пластик. Сейчас пластмассовый круг с болтом приклеиваем к пробке-горлышку.

Дальше в самой крышечке бутылки, навёрнутой на резьбу горлышка, тоже проделывается отверстие. Туда нужно воткнуть полихлорвиниловую трубку из под капельницы. Потому поперечник отверстия делается подходящим поперечнику трубки. Заместо трубки подойдёт резиновый жгут. Трубка вставляется в пробку и место контакта заклеивается. Подберите клей, который не разъедает пластмассу.

В принципе, самодельный авто стетоскоп готов к работе. Свободный конец трубки прикладывается к уху, а к работающим агрегатам автомобиля прикладывается конец болта. Болт снимает звуки, а пластмассовая вставка играет роль мембраны. Далее звуковые колебания по трубке поступают в ушную раковину. Вышло практически как у докторов, с той только различием, что звук не таковой звучный, потому оглохнуть от него водителю не угрожает.

Электрический авто стетоскоп

Самодельный электрический стетоскоп, в отличие от механического, способен более точно передавать звуковые колебания. Также позволяет регулировать уровень громкости и чувствительности. База электрического стетоскопа с усилителем звуковой частоты – это микросхема DA1 типа К140УД6. Два резистора R1 и R2 задают режимы работы микросхемы. Коэффициент усиления определяет значение сопротивления резистора R3. Транзисторы VT2 типа КТ361 и VT1 типа КТ315 подключаются по схеме эмиттерных повторителей, тем усиливая выходной сигнал по току. Головные телефоны ТЭМ-2 служат нагрузкой усилителя. Датчик вибрации можно сделать из пьезокерамической головки (В1) от старенького проигрывателя.

Пьезодатчик конвертирует вибрационные колебания в электронные, которые дополнительно усиливаются усилителем DA1. Можно использовать в качестве пьезодатчика (В2) пьезоизлучатель ЗП-22 либо ЗП-1 от электрических игрушек и часов. Они отлично воспроизводят звуковые частоты в спектре 800-3000 Гц, рациональные для людского слуха. Если нужно, дополнительным усилителем звуковой частоты можно усилить звуковой сигнал. В данном случае сигнал поступает с выхода операционного усилителя DA1. Корпус стетоскопа для микросхемы можно сделать на своё усмотрение. А в качестве передатчика звукового сигнала служат наушники.

.
