Карбюраторные моторы морально устарели уже достаточно давно. Но сегодня на наших дорогах не сложно встретить автомобили, оснащенные таким типом двигателя. Модель ВАЗ 2109 исключением не является.

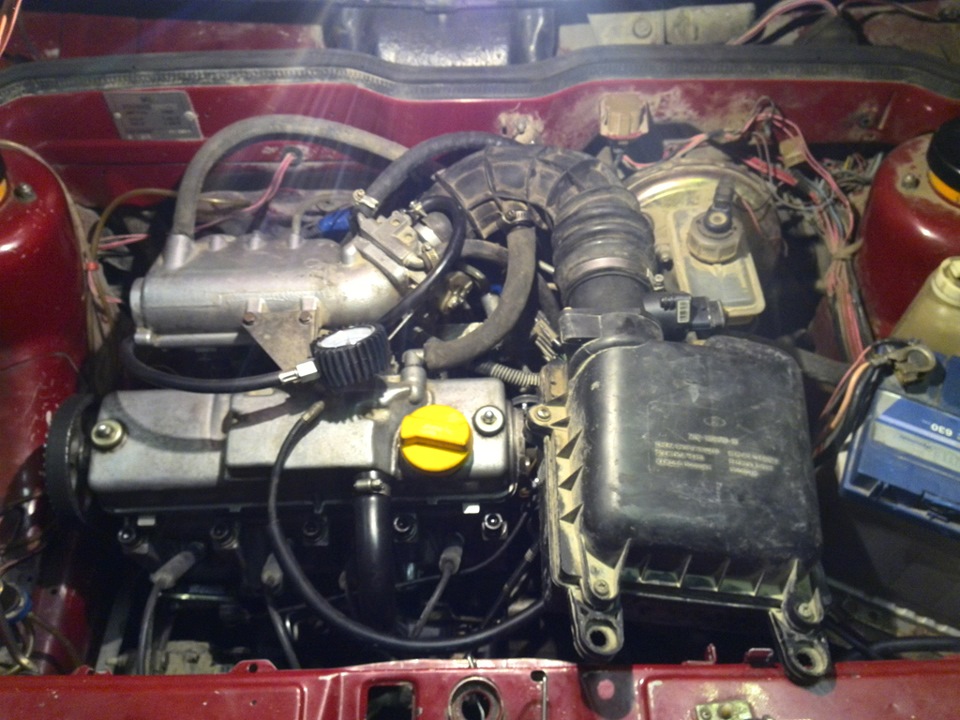

Мотор девяткиМотор девятки

Имея в распоряжении карбюраторную девятку, можно даже своими силами переделать его в инжекторный автомобиль.

Прежде чем решиться на такой шаг, обязательно изучите сильные и слабые стороны каждого из типов двигателей, а также определите, в каком режиме вы наиболее активно эксплуатируете свой автомобиль. От этого во многом зависит ваше окончательное решение.

Карбюратор. Преимущества и недостатки

Начнем с негативных моментов. К таковым относят:

  • На серийные автомобили такие моторы давно не устанавливают. В Европе и вовсе из-за требований по экологическим нормам карбюраторы входят в черный список. То есть они запрещены, поскольку сильно загрязняют атмосферу;
  • На высоких оборотах возможности мотора существенно падают. Крутящий момент не достигает желаемых показателей. Но на низких оборотах он эффективен и позволяет неплохо разогнаться с места до сотни;
  • При обгонах карбюратор — это мука. Нормально и уверенно обогнать машины проблематично. Особенно, учитывая мощность карбюраторных девяток;
  • Высокие показатели расхода топлива, если сравнивать с инжекторными двигателями. В среднем девятка с карбюратором при нормальном режиме затрачивает около 8,5-9 литров топлива на 100 километров;
  • Управление воздушной заслонкой осуществляется вручную. Исключением являются некоторые версии самых последних образцов, где успели установить автоматические устройства. Некоторые автомобилисты утверждают, что ручное управление заслонкой зимой дает свои плюсы, поскольку позволяет прочувствовать двигатель. Но это могут понять лишь опытные водители.

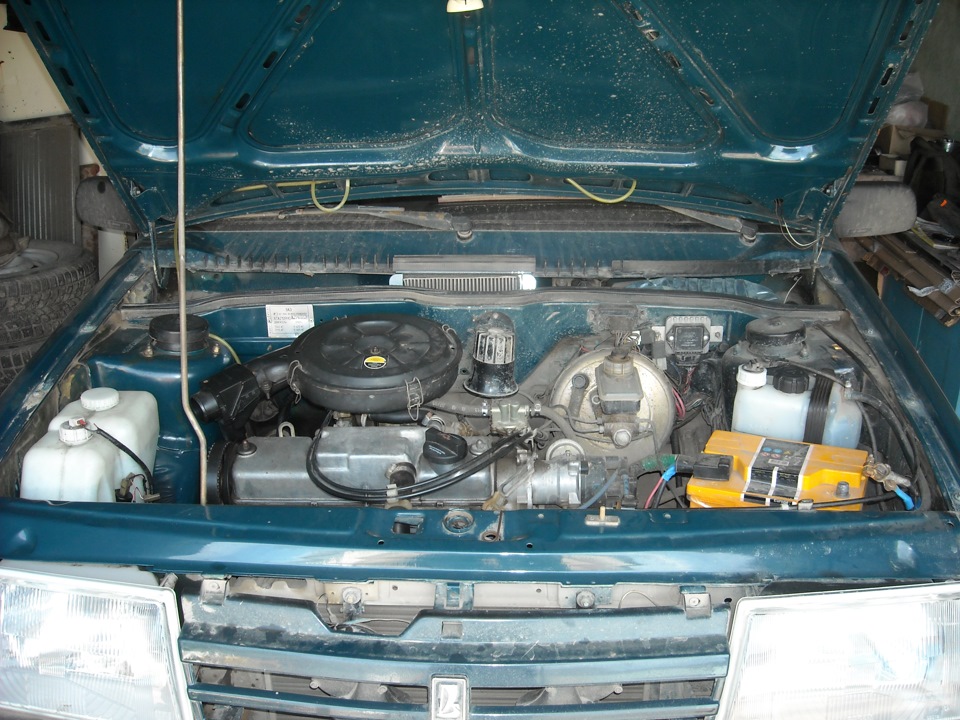

Карбюратор девяткиКарбюратор девятки



Но не будем только о плохом. ВАЗ 2109 с карбюратором имеет также положительные качества:

  • Стоимость карбюратора значительно дешевле, нежели инжекторного двигателя;
  • Обслуживание мотора стоит меньше, да и сами работы выполнить проще при самостоятельном ремонте;
  • Поклонники карбюраторов утверждают, что отсутствие блоков управления, микроконтроллеров — это неоспоримый плюс. Хотя с ним можно поспорить;
  • При выходе из строя мотора даже в 100 километрах от ближайшего населенного пункта или СТО для опытных водителей не проблема, поскольку выполнить ремонт можно даже в полевых условиях. Но тут потребуется наличие соответствующих инструментов и помощи пассажира.

Поменять местами пару бронепроводов и сделать продувку — это простой вариант быстрого самостоятельного ремонта карбюратора. Инжекторный мотор такие фокусы не понимает.

Инжектор. Преимущества и недостатки

Если говорить коротко, то все преимущества инжектора — это недостатки карбюратор, а все недостатки — это преимущества карбюратора.

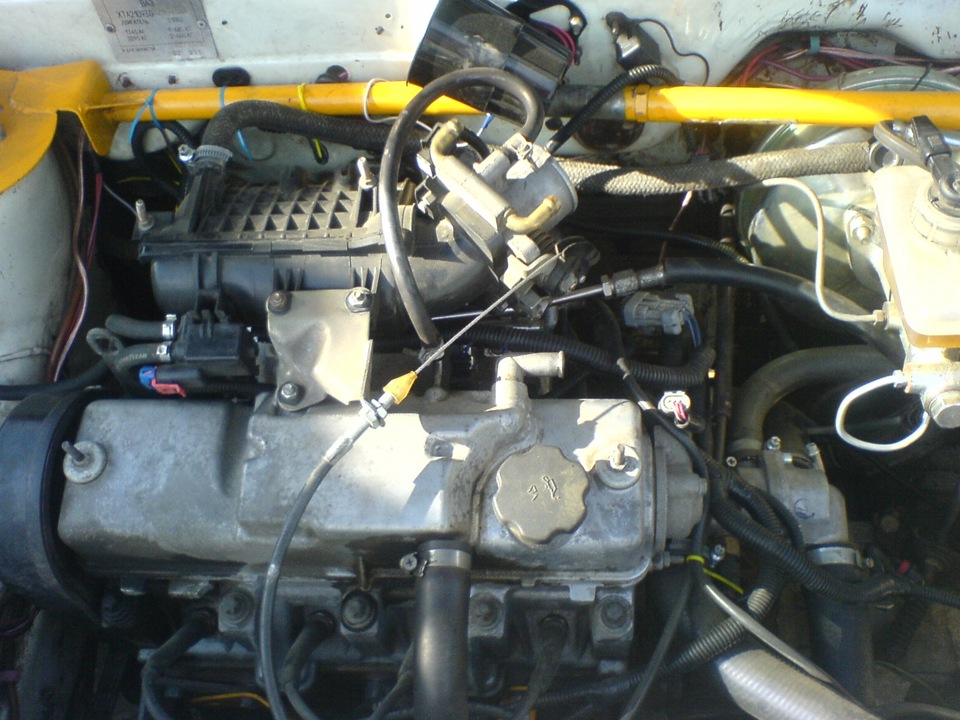

 Инжекторная девятка Инжекторная девятка

К ключевым особенностям инжекторных двигателей относят:

  • Инжекторы более щадит окружающую среду, удовлетворяет требования по выбросам вредных веществ;
  • Крутящий момент хоть недостаточный при малых оборотах, но на высокой скорости обеспечивает более легкие обгоны. Мотор словно открывает второе дыхание;
  • Стоимость обслуживания инжектора выше;
  • Для нормальной работы такого двигателя нужно чистое топливо. Карбюратор «питается» всем подряд;
  • Для проверки неисправностей необходимо выполнить диагностику, что затратно по времени и деньгам;
  • Инжектор расходует меньше топлива. Средний показатель — 6-7 литров на 100 километров;
  • Практически все системы функционируют за счет управления компьютером, потому при правильной работе движок работает максимально эффективно и экономично;
  • Есть возможность установить ГБО на инжектор. А вот с карбюратором такой шаг сопряжен с рядом сложностей.

Переделка

Чтобы выполнить своими руками замену карбюратора на инжектор, обязательно вооружитесь следующими компонентами:

  • ГБЦ от ВАЗ 2112 с ресивером и коллекторами;
  • Датчик детонации;
  • Дроссельный патрубок с датчиком положения заслонки;
  • ДМРВ и ряд других элементов.

Комплект для заменыКомплект для замены

Когда все готово, можно приступать к работе.

  1. Демонтируйте старую ГБЦ. Плюс снимите все навесное оборудование в топливном узле, бензобак и систему зажигания.
  2. Снимите генератор, термостат, шкивы и ремни.
  3. Установите новый бензобак с помпой, позаимствованный от донора — инжекторного ВАЗ.
  4. Снимите карбюратор и элементы системы зажигания, которые подлежат замене.
  5. Отсоедините патрубки и шланги системы охлаждения. Здесь полностью новый комплект поставите от инжектора.
  6. Снимите поддон.
  7. Установите новые поршни от инжекторного донора и шатуны на 10. Штатные карбюраторные компоненты не рассчитаны на инжекторную степень сжатия. Плюс там предусматриваются специальные выемки для других клапанов.
  8. Установите новый агрегат с отливом на крышке для ДПКВ, заменив штатный масляный насос. Если получится снять крышку, тогда под замену пойдет только она.
  9. Удалив старые патрубки системы охлаждения, установите новые. Самое правильное решение — заменить весь комплект. Его покупка не особо повлияет на ваш общий бюджет.
  10. Подготовьте все необходимо для монтажа головки на 16 клапанов. Крепежи совпадают, только болты от старой головки длинные и их нужно укоротить. Плюс в новой головке не забудьте сделать отверстие на 12 размер.
  11. Установите новые топливные магистрали от донора.
  12. Соедините с магистралями ваш новый бензобак.
  13. К топливному насосу проведите проводку от блока управления. Регуляторы уровня топлива можно использовать старые, от карбюраторного автомобиля.
  14. Вырежьте в стенке моторного отсека отверстие, через которое будет прокладываться проводка. Так не придется делать штатные провода длиннее.
  15. Установите датчик детонации, просверлив отверстие в блоке и нарезав резьбу на 8 размер.
  16. Обязательно замените водяную помпу, взяв агрегат от донора 2112.
  17. Возьмите новый сапун для вентиляции картера и масляный щуп. Установите их вместо прежних.
  18. Установите новую ГБЦ. Только не забудьте поменять прокладку, которая соответствует уже другой головке.
  19. Установите термостат, позаимствованный у ВАЗ 2112.
  20. Соедините патрубки охлаждающей жидкости.
  21. Снимите заднюю крышку ГРМ и ролики. Демонтируются шкивы от 2112. Ремень обязательно устанавливается в соответствии с метками.
  22. Установите новый генератор вместе с приводом. У нового генератора верхний крепеж останется нетронутым, поскольку он не предусмотрен конструкцией карбюраторного ВАЗ 2109. Потому максимально надежно закрепите пару нижних крепежных болтов.
  23. Расставьте по своим новым местам все датчики.
  24. Посадите крышку клапанов на качественный герметик.
  25. Соберите модуль зажигания, провода, свечи и прочие компоненты.
  26. Установите воздушный фильтр.
  27. Приведите в норму выхлопную систему. Глушитель зачастую оставляют штатный, но резонатор и остальные компоненты берут от донора.
  28. Проводка соединяется с торпедо и замком.
  29. Залейте новое масло, заправьте автомобиль качественным топливом.
  30. Заведите двигатель и выполните пробный заезд.

Что можно получить

Переделав карбюратор в инжекторный автомобиль, вы сможете получить улучшенные технические, динамические характеристики. Предлагаем вам сравнение параметров двух моторов.

Характеристика

Карбюратор

Инжектор

Диаметр цилиндров

76 миллиметров

82 миллиметра

Мощность двигателя

64 кВт

78 кВт

Расход топлива по городе и по трассе

9/8,7 литров на 100 км

9,5/7 литров на 100 км

Разгон с 0 до 100 км/час

16 секунд

13 секунд

Максимальная скорость

148 км/час

155 км/час

Переделка карбюратора на инжектор — это серьезный шаг по модернизации вашего ВАЗ 2109. Несмотря на кажущуюся сложность, процесс выполняется даже своими руками. Но только при условии наличия достаточного опыта.
